Transformateurs de commande, de commutation et dʼisolement monophasés. Série P.
Puissance de 160 VA
PD160
Caractéristiques techniques
Prix: 63.00€
Comment acheter en ligne ?
Vous pouvez voir les prix et acheter en ligne si vous êtes enregistré et situé dans l’un de ces pays : Autriche, Croatie, République tchèque, Finlande, France, Allemagne, Grèce, Hongrie, Irlande, Italie, Lituanie, Luxembourg, Pologne, Slovaquie et Suède.
Avantages
Transformateur de type sec.
Enveloppe IP-20 :
- Enveloppe en polymère antidéflagrant V-0 de dernière génération conforme à la norme UL94 jusquʼà 2500 VA.
- À partir de 3150 VA, enveloppe métallique peinte résine époxy ou du polyester.
Aucune partie électrique du transformateur nʼest directement accessible par lʼutilisateur.
Le seul transformateur du marché convertible de la classe I à la classe II (jusquʼà 2 500 VA).
LED témoin de fonctionnement inclus.
Pleine puissance sur toutes les prises.
Sélection de la tension par cavaliers métalliques (inclus).
Protection par fusible (1 seule sortie, grande série) : spécialement fabriqué.
Rail DIN (jusquʼà 250VA) ou fixation par vis.
Possibilité de fabrication sur mesure selon les spécifications du client.
Applications
- Les transformateurs P, Q et N sont spécialement conçus pour adapter les tensions dans les applications de commutation et de contrôle dans les environnements domestiques et industriels ainsi que dans les armoires électriques.
- Une autre application importante est lʼisolement galvanique des installations pour des raisons de sécurité, ainsi que la génération de neutres référencés à la terre.
Accessoires
Accessoires disponibles
- Écrans électrostatiques : primaire / secondaire, primaire / terre, secondaire / terre.
Téléchargements
- Configuration des ponts de la série P / Q / N. Puissance : 40 -100 VA. Voir la vidéo
- Configuration des ponts de la série P / Q / N. Puissance : 160 – 5000 VA. Voir la vidéo
- L’obtention du neutre – Pontage PD (sortie PH+N).
- Manuel d’instruction pour les séries P et Q.
- Certificat CE
Téléchargez les plans

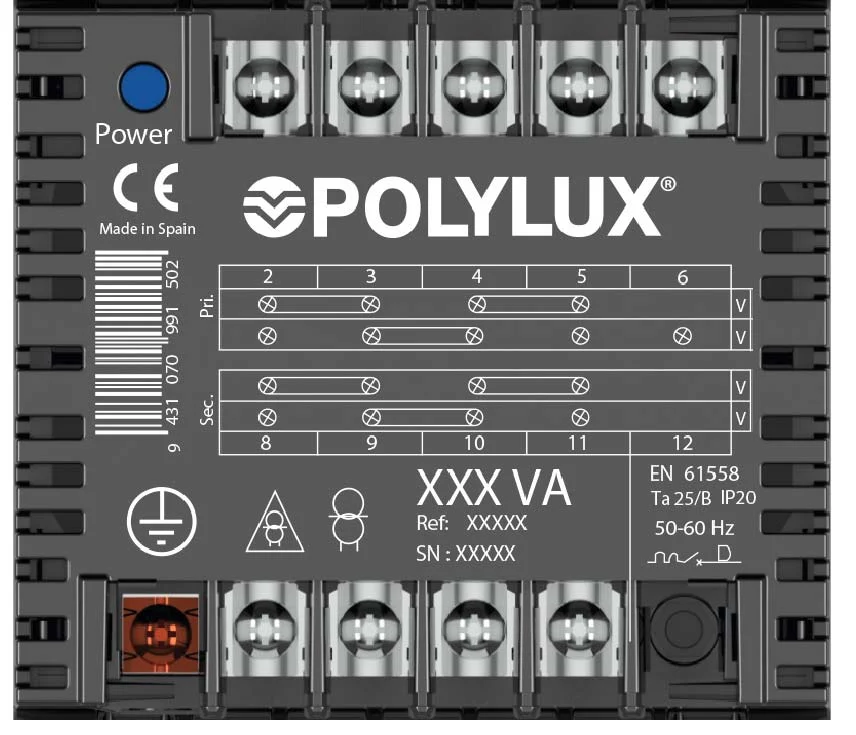

Schéma électrique
De 160 VA à 1000 VA
| Entrée: | Sortie: | ||
| 230 V | Connexion: 2-5 | Référence PB 12 V | Connexion: 8-11 |
| Ponts: 2-3 / 4-5 | Référence PC 24 V | Ponts: 8-9 / 10-11 | |
| Référence PD 115 V | |||
| 400 V | Connexion: 2-6 | ||
| Ponts: 3-4 | Référence PB 24 V | Connexion: 8-11 | |
| Référence PC 48 V | Ponts: 9-10 | ||
| 460 V | Connexion: 2-5 | Référence PD 230 V | |
| Ponts: 3-4 | |||
