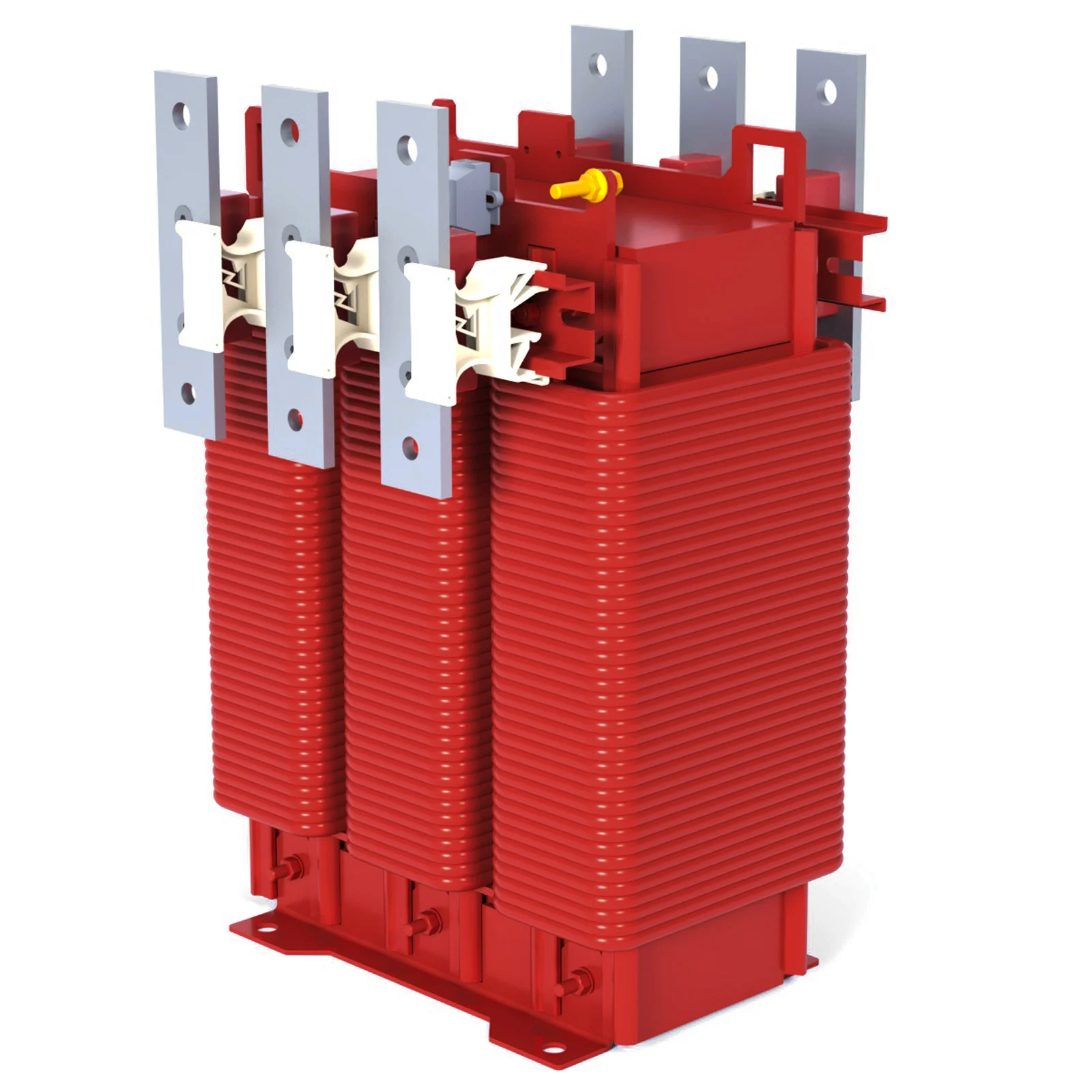

Inductancias de rechazo trifásicas. Series RTF5X.
Potencia del condensador de 80 kvar
RTF5X80
Características técnicas
Potencia del condensador
80 kvar
Tensión de linea
400 V
Tensión del condensador
440 V, 50 Hz
Potencia efectiva
69,9 kvar
Intensidad nominal
100,8 A
Inductancia (en mH)
0,4367 mH (50 Hz)
Tolerancia
0,03
Frecuencia de resonancia
210 Hz (p 5,67%)
Corrientes armónicas
I3 – 6%, I5 – 56%, I7 – 19%
Factor térmico de sobrecarga
0,05
Frecuencia
50 Hz
Grado de protección
IP-00
Refrigeración
AN
Temperatura ambiente
45 ºC
Incremento de temperatura
Clase F – 155 ºC
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
3 kV (1 min, 50 Hz)
Normas
IEC/EN/UNE-EN 60076-6, CE
Fijación
Tornillería
Incluye
Protector térmico bimetálico
Peso
33,2 kg
Dimensiones (AxBxCxDxE)
240x210x320x135x160 mm 9Ø
Ventajas
Acabado en barniz anti-flash, ofreciendo:
- Protección contra ambientes corrosivos.
- Aumento del aislamiento eléctrico.
- Alto poder de compactación.
- Reducción del nivel de ruido.
- Aumento de la vida útil del producto.
Clase de seguridad I.
Incluye protección térmica contra sobretemperaturas.
Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.
Observaciones técnicas sobre el uso de inductancias de rechazo:
- Evitan las resonacias entre la inductancia del transformador de alimentación y la capacitancia de la batería de condensadores.
- Eliminan las sobretensiones y sobreintensidades tanto del transformador como de la batería de condensadores.
- Protegen a los condensadores contra armónicos evitando su envejecimiento precoz.
- Limitan los picos de conexión de las baterías de condensadores aumentando así su vida y reduciendo los microcortes en la tensión de alimentación.
Aplicaciones
- Las inductancias RTFX están diseñadas para proteger frente a armónicos los bancos de condensadores correctores del factor de potencia.
- Las inductancias sintonizadas a 189Hz son las más comunes.
Accesorios disponibles
- Sonda PT100.
- Sonda PTC.
- Diferentes terminales.
