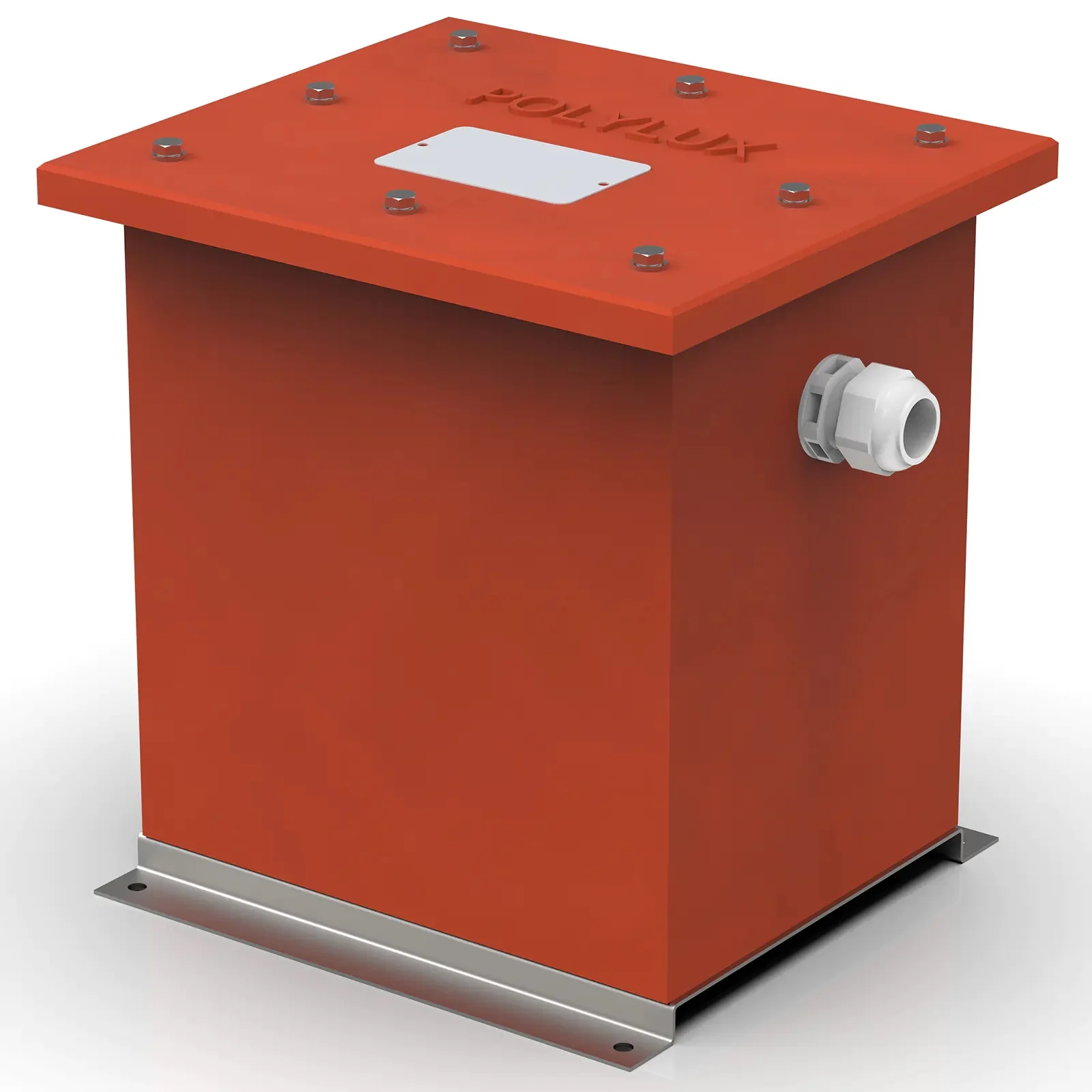

IP.
Potencia de 1600 VA
IPD1600
Características técnicas
Potencia
1600 VA
Tensión de entrada
230/400/460 V
Tensión de salida
115/230 V
Frecuencia
50/60 Hz
Grado de protección
IP-54
Temperatura ambiente
45 ºC
Refrigeración
AN
Incremento de temperatura
Clase B – 130 ºC
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
4,6 kV (1 min, 50 Hz) pri-sec – 3,2 kV (1 min, 50 Hz) pri-tierra – 2,5 kV (1 min, 50 Hz) sec-tierra
Normas
IEC/EN/UNE-EN 61558, CE
Fijación
Tornillería
Peso
41,9 kg
Dimensiones (AxBxCxDxE)
260x272x310x250x238 mm 7Ø
Ventajas
Transformador tipo seco.
Envolvente IP-54.
Completamente encapsulado en resina.
Ninguna parte eléctrica del transformador es accesible directamente por el usuario.
Plena potencia en todas las tomas.
Selección de tensiones mediante puentes metálicos (incluídos).
Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.
Aplicaciones
- Los transformadores IP están especialmente diseñados para adaptar tensiones en aplicaciones de maniobra y control tanto en entornos domésticos como industriales cuando se requiere un grado de protección elevado.
- Gracias al encapsulado en resina los transformadores de la Serie N son la óptima solución para zonas zonas húmedas con altas grados de corrosión y polvo.
- Zonas con altos niveles de vibraciones.
Accesorios disponibles
Descargas
Planos
Esquema eléctrico
≥ 200 VA
| Entrada: | Salida: | ||
| 230 V | Conexión: 1-4 | IPB 12 V | Conexión: 6-9 |
| Puentes: 1-2 / 3-4; | IPD 115 V | Puentes: 6-7 / 8-9 | |
| 400 V | Conexión: 1-5 | ||
| Puentes: 2-3 | IPB 24 V | Conexión: 6-9 | |
| IPD 230 V | Puentes: 7-8 | ||
| 460 V | Conexión: 1-4 | ||
| Puentes: 2-3 | |||
