Inductancias filtrado armónicos monofásico. Series R.
Intensidad nominal de 12,5 A
R12.5
Características técnicas
Intensidad nominal
12,5 A
Potencia del motor (en kW)
1,5 kW / 2 CV
Tensión de linea
220 – 260 V
Inductancia (en mH)
1,757 mH (50 Hz)
Caída de tensión (en %)
3% (50 Hz)
Frecuencia
50/60 Hz
Grado de protección
IP-20
Protección térmica
Protección térmica (NC) 120 °C
Refrigeración
AN
Temperatura ambiente
45 ºC
Incremento de temperatura
Clase B – 130 °C
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
3 kV (1 min, 50 Hz)
Normas
IEC/EN/UNE-EN 60076-6, CE
Fijación
Tornillería
Peso
1,3 kg
Dimensiones (AxBxCxDxE)
75x96x95x80x56 mm 6Ø
Ventajas
Ventajas de la tecnología de resina:
- Protección contra ambientes corrosivos.
- Protección contra niveles elevados de vibraciones.
- Protección contra esfuerzos electrodinámicos.
- Reducción del nivel de ruido.
- Aumento de la vida útil del producto.
Incluye protección térmica contra sobretemperaturas.
Fijación en carril DIN o tornillería hasta R16.
Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.
Observaciones técnicas sobre el uso de inductancias de línea:
- Reducción de los armónicos de corriente generados por el equipo, disminuyendo así el consumo de corriente y mejorando el factor de potencia.
- Diminución del factor de cresta de la onda de corriente, alargando así la vida del equipo.
- Atenuación de los microcortes en la tensión de alimentación producidos por el convertidor, causantes del funcionamiento incorrecto de ordenadores, autómatas y otros equipos susceptibles.
Aplicaciones
- Instalaciones monofásicas de baja potencia donde se necesite filtrar armónicos, tales como aquellas donde haya cargas no lineales, rectificadores, convertidores de frecuencia monofásicos, fuentes de alimentación, etc.
- Entornos con elevada humedad o corrosión, así como vibraciones y picos de tensión, debido al recubrimiento de resina.
Descargas
Planos

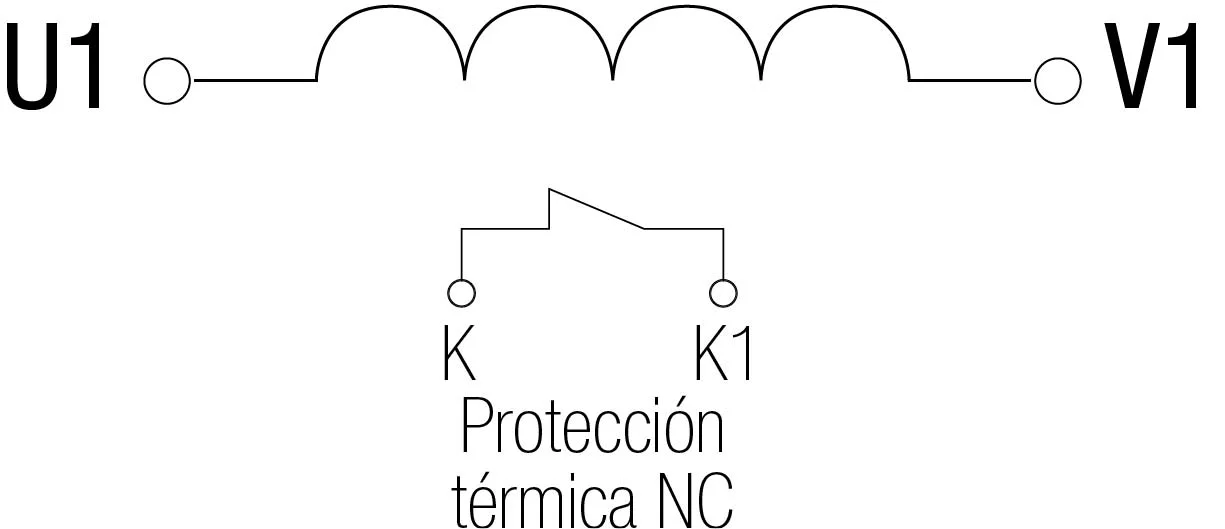

Esquema eléctrico
