Inductancias filtrado armónicos trifásico. Series RTLX.
Intensidad nominal de 250 A

Inductancias filtrado armónicos trifásico. Series RTLX. Intensidad nominal de 250 A

RTLX250

Características técnicas

Intensidad nominal
250 A
Potencia del motor (en kW)
110-132 kW / 150-180 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,118 mH (50 Hz)
Caída de tensión (en %)
4% (50 Hz)
Factor térmico de sobrecarga
0,05
Frecuencia
50/60 Hz
Grado de protección
IP-00
Refrigeración
AN
Temperatura ambiente
45 ºC
Incremento de temperatura
Clase F – 155 ºC
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
3 kV (1 min, 50 Hz)
Normas
IEC/EN/UNE-EN 60076-6, CE
UL 5085-1 / UL 5085-2
CAN/CSA C22.2 No 66.1-06, CAN/CSA C22.2 No 66.2-06
Certificaciones
UL RECOGNIZED – CONSTRUCTION ONLY – Component
FILE: E532753
Fijación
Tornillería
Incluye
Protector térmico bimetálico
Peso
38,5 kg
Dimensiones (AxBxCxDxE)
240x265x350x150x160 mm 9Ø

Ventajas

Acabado en barniz anti-flash, ofreciendo:

  • Protección contra ambientes corrosivos.
  • Aumento del aislamiento eléctrico.
  • Alto poder de compactación.
  • Reducción del nivel de ruido.
  • Aumento de la vida útil del producto.

Clase de seguridad I

Incluye protección térmica contra sobretemperaturas.

Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.

Observaciones técnicas sobre el uso de inductancias de línea:

  • Reducción de los armónicos de corriente generados por el equipo disminuyendo así el consumo de corriente, y mejorando el factor de potencia.
  • Disminución del factor de cresta de la onda de corriente, alargando la vida del equipo y evitando posibles averías.
  • Atenuación de los microcortes en la tensión de alimentación producidos por el convertidor, causantes del funcionamiento incorrecto de ordenadores, autómatas programables y otros equipos susceptibles.

Aplicaciones

Accesorios disponibles

Accesorios disponibles

  • Sonda PT100.
  • Sonda PTC.
  • Diferentes terminales.

Descargas

Planos

Plano de Inductancias filtrado armónicos trifásico. Series RTLX. Intensidad nominal de 250 A

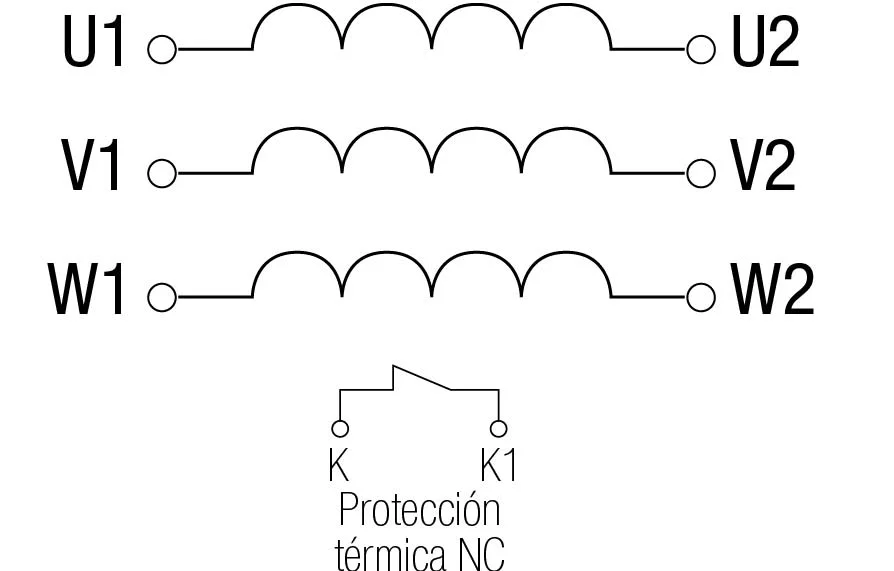

Esquema eléctrico

Más referencias en esta serie

Intensidad nominal
2,5 A
Potencia del motor (en kW)
0,75 kW / 1 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
11,762 mH (50 Hz)

Ver producto »

Intensidad nominal
4 A
Potencia del motor (en kW)
1,1 kW / 1,5 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
7,351 mH (50 Hz)

Ver producto »

Intensidad nominal
5 A
Potencia del motor (en kW)
1,5 kW / 2 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
5,881 mH (50 Hz)

Ver producto »

Intensidad nominal
6,3 A
Potencia del motor (en kW)
2,2 kW / 3 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
4,667 mH (50 Hz)

Ver producto »

Intensidad nominal
8 A
Potencia del motor (en kW)
3 kW / 4 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
3,676 mH (50 Hz)

Ver producto »

Intensidad nominal
10 A
Potencia del motor (en kW)
4 kW / 5,5 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
2,941 mH (50 Hz)

Ver producto »

Intensidad nominal
12,5 A
Potencia del motor (en kW)
5,5 kW / 7,5 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
2,352 mH (50 Hz)

Ver producto »

Intensidad nominal
16 A
Potencia del motor (en kW)
6,5 kW / 8,7 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
1,838 mH (50 Hz)

Ver producto »

Intensidad nominal
20 A
Potencia del motor (en kW)
7,5 kW / 10 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
1,470 mH (50 Hz)

Ver producto »

Intensidad nominal
25 A
Potencia del motor (en kW)
11 kW / 15 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
1,176 mH (50 Hz)

Ver producto »

Intensidad nominal
31,5 A
Potencia del motor (en kW)
15 kW / 20 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,933 mH (50 Hz)

Ver producto »

Intensidad nominal
40 A
Potencia del motor (en kW)
18,5 kW / 25 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,735 mH (50 Hz)

Ver producto »

Intensidad nominal
50 A
Potencia del motor (en kW)
22 kW / 30 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,588 mH (50 Hz)

Ver producto »

Intensidad nominal
63 A
Potencia del motor (en kW)
30 kW / 40 °CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,467 mH (50 Hz)

Ver producto »

Intensidad nominal
80 A
Potencia del motor (en kW)
37 kW / 50 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,368 mH (50 Hz)

Ver producto »

Intensidad nominal
100 A
Potencia del motor (en kW)
45 kW / 60 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,294 mH (50 Hz)

Ver producto »

Intensidad nominal
125 A
Potencia del motor (en kW)
55 kW / 75 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,235 mH (50 Hz)

Ver producto »

Intensidad nominal
160 A
Potencia del motor (en kW)
75 kW / 100 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,184 mH (50 Hz)

Ver producto »

Intensidad nominal
200 A
Potencia del motor (en kW)
90 kW / 125 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,147 mH (50 Hz)

Ver producto »

Intensidad nominal
250 A
Potencia del motor (en kW)
110-132 kW / 150-180 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,118 mH (50 Hz)

Ver producto »

Intensidad nominal
315 A
Potencia del motor (en kW)
150-160 kW / 205-220 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,093 mH (50 Hz)

Ver producto »

Intensidad nominal
400 A
Potencia del motor (en kW)
185-200 kW / 250-270 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,074 mH (50 Hz)

Ver producto »

Intensidad nominal
500 A
Potencia del motor (en kW)
220-250 kW / 300-340 °CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,059 mH (50 Hz)

Ver producto »

Intensidad nominal
630 A
Potencia del motor (en kW)
280-315 kW / 405-425 CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,047 mH (50 Hz)

Ver producto »

Intensidad nominal
800 A
Potencia del motor (en kW)
360-400kW / 490-540CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,037 mH (50 Hz)

Ver producto »

Intensidad nominal
1000 A
Potencia del motor (en kW)
460-500kW / 625-680CV
Tensión de linea
380 – 460 V
Inductancia (en mH)
0,029 mH (50 Hz)

Ver producto »

Fabricaciones especiales

Construimos transformadores y elementos inductivos a la medida de tus necesidades.

Explícanos tus necesidades y nuestros ingenieros crearán una solución adaptada a tu empresa.
