Transformadores de ultra-aislamiento. Serie QTU.
Potencia de 63 VA
QTU1P63
Características técnicas
Ventajas
Transformador tipo seco encapsulado en resina.
Ventajas de la tecnología de resina:
- Protección contra ambientes corrosivos.
- Protección contra niveles elevados de vibraciones.
- Protección contra esfuerzos electrodinámicos.
- Reducción del nivel de ruido.
- Aumento de la vida útil del producto.
Envolvente IP-20:
- Caja en polímero de última generación ignífuga V-0 según UL94 hasta 1000 VA (QTU1P) o 800 VA (QTU3P).
- Resina a partir de 1250 VA (QTU1P) o 1000 VA (QTU3P).
Clase de seguridad I, convertible en clase II hasta 1000 VA (QTU1P) o 800 VA (QTU3P).
Incluye indicador de funcionamiento LED y 1 (QTU1P) o 3 (QTU3P) pantallas electrostáticas.
Fijación mediante carril DIN para: PTU1P hasta 100VA y PTU3P hasta 63VA. Todos los modelos tienen la opción de fijación mediante tornillería.
Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.
Aplicaciones
- La series de transformadores QTU y TU de ultra-aislamiento están diseñadas para entornos con con elevado ruido eléctrico donde se necesite un blindaje que asegure la buena calidad de la señal.
-
Además el encapsulado en resina hace que los transformadores QTU y TU sean una solución óptima para zonas donde se necesite una alta resistencia a las vibraciones, la humedad o la corrosión.
Accesorios disponibles
Descargas
Planos

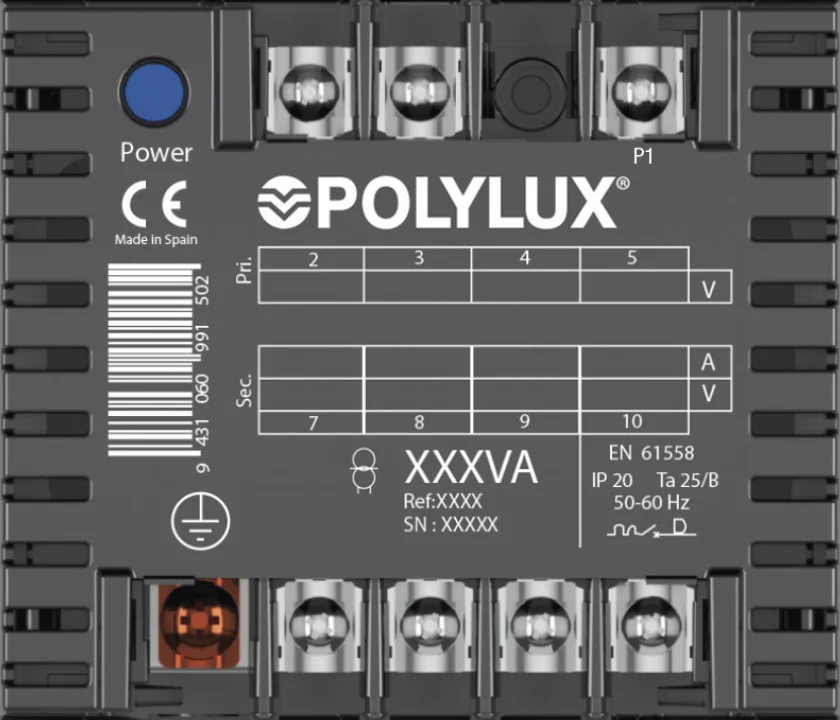

Esquema eléctrico
≤ 100 VA
| Entrada: | Salida: | ||
| 230 V | Conexión: 2-3 | 230 V | Conexión: 7-8 |
| Conexión pantallas electrostáticas | |||
| QTU1P | Conexión: 10 | ||
