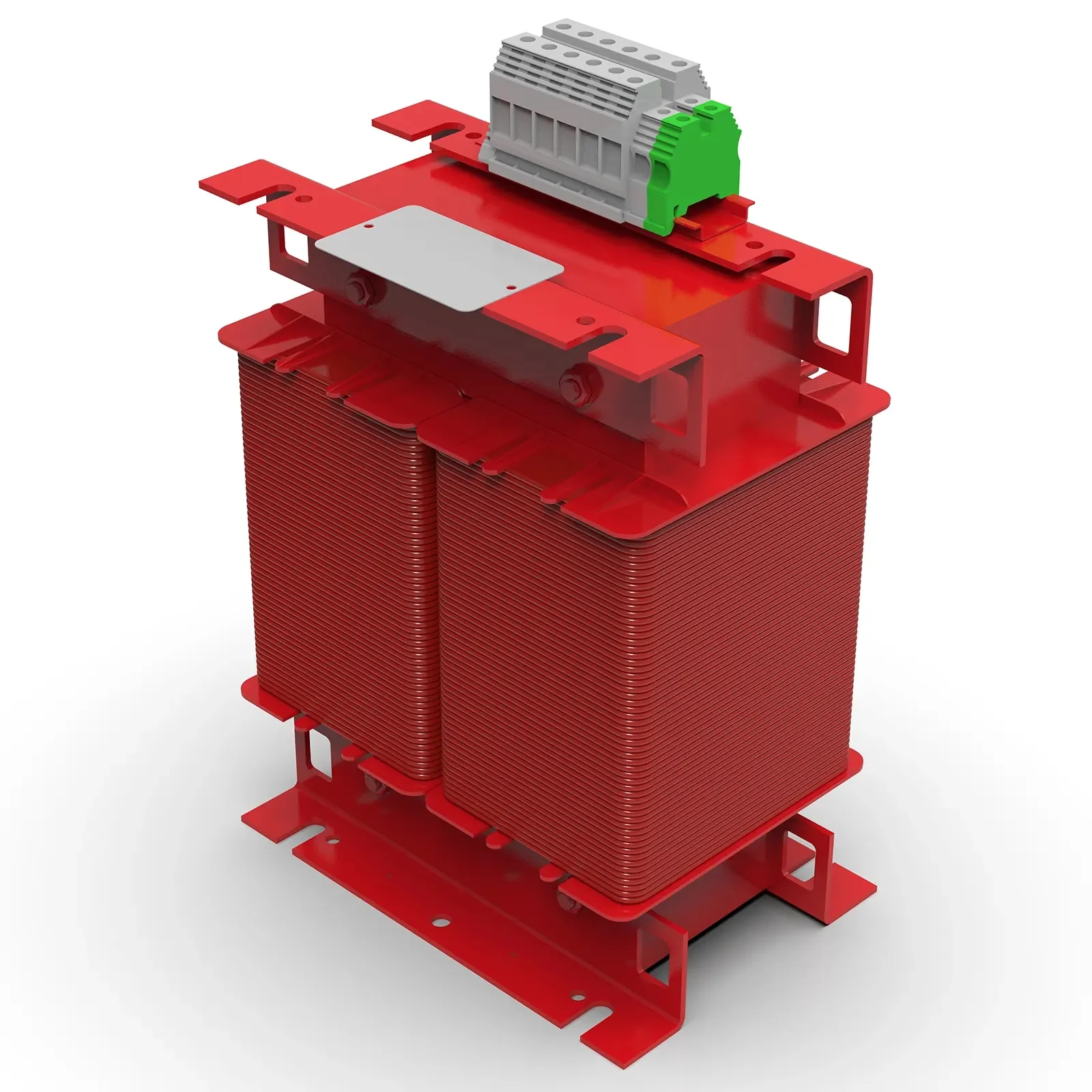

Transformadores Monofásicos para Clínicas. Serie THX.
Potencia de 3150 VA
THX3150
Características técnicas
Potencia
3150 VA
Tensión de entrada
230 V
Tensión de salida
230 V (115-0-115 V)
Frecuencia
50/60 Hz
Grado de protección
IP-00
Refrigeración
AN
Temperatura ambiente
45 ºC
Punta de conexión
< 8In
Incremento de temperatura
Clase F – 155 ºC
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
3,5 kV (1 min, 50 Hz)
Intensidad de vacío
< 3 %
Corriente de fugas (en mA)
< 0,5 mA (sec-tierra)
Normas
IEC/EN/UNE-EN 61558-2-15, CE
UL 5085-1 / UL 5085-2
CAN/CSA C22.2 No 66.1-06, CAN/CSA C22.2 No 66.2-06
UL 5085-1 / UL 5085-2
CAN/CSA C22.2 No 66.1-06, CAN/CSA C22.2 No 66.2-06
Certificaciones
UL RECOGNIZED – CONSTRUCTION ONLY – Component
FILE: E532753
FILE: E532753
Incluye
Protector térmico bimetálico y pantalla electrostática entre 1º y 2º
Peso
27,3 kg
Dimensiones (AxBxCxDxE)
240x140x355x112x180 mm 9Ø
Ventajas
Transformador tipo seco para uso clínico según norma IEC / EN 61558-2-15.
Acabado en Barniz anti-flash, ofreciendo:
- Protección contra ambientes corrosivos.
- Aumento del aislamiento eléctrico.
- Alto poder de compactación.
- Reducción del nivel de ruido.
- Aumento de la vida útil del producto.
Clase de seguridad I.
Incluye pernos de elevación, contacto bimetálico contra sobre temperatura y pantalla electroestática.
Corriente de fuga <0,5 mA entre secundario y tierra.
Aplicaciones
- Los transformadores para uso médico son especialmente diseñados para garantizar la seguridad del paciente en hospitales y quirófanos. La serie de transformadores TH está especialmente diseñada para instalaciones eléctricas monfásicas de tipo clínico acorde a la norma IEC/EN 61558-2-15.
Accesorios disponibles
- Sonda PT100.
- Sonda Bimetal.
- Sonda PTC.
- Centralita de temperatura.
- Vigilador de aislamiento.
- Transformador de corriente.
- Señalizador de panel.
Descargas
Planos
Esquema eléctrico
| U1 = 0 |
| V1 = 230 V |
| U2 = 115 V |
| V2 = 115 V |
| K1 = termostato klixon 150ºC para 1º bobina |
| K2 = termostato klixon 150ºC para 2ª bobina |
| P.E = pantalla electrostática |
