DES TUTORIELS ET DES OUTILS PRATIQUES

Articles contenant des tutoriels, des formules, des exemples de calcul et des manuels de référence pour résoudre les doutes les plus courants concernant l’utilisation des transformateurs et des autotransformateurs.

TUTORIELS VIDÉO

Nos tutoriels vidéo vous apprennent à travailler avec nos transformateurs et résolvent vos doutes de manière visuelle. Suivez notre méthodologie étape par étape pour apprendre à connaître nos équipements pour les systèmes électriques.

Configuration du pont pour la série : P/Q/N – Puissances : 40 – 100 VA

Configuration du pont pour la série : P/Q/N – Puissances : 160 – 1000 VA

Configuration du pont pour la série : P/Q/N – Puissances : ≥ 1250 VA

FORMATION EN LIGNE

Webinaires Polylux

Découvrez les webinaires Polylux

Dans ces vidéos de formation, notre personnel le plus qualifié explique de manière concise le fonctionnement de nos équipements et comment en tirer le meilleur parti dans votre entreprise.

QUESTIONS FRÉQUEMMENT POSÉES

Vous avez des doutes sur les réseaux électriques?

Vous trouverez dans cette foire aux questions les réponses aux questions les plus fréquemment posées par nos clients. Et si vous ne trouvez pas de réponse ici, vous pouvez toujours nous contacter.

Lorsqu’un réseau triphasé n’a pas de neutre, il existe différentes options pour le générer.

  1. Nous pouvons générer un neutre avec des autotransformateurs de neutre artificiel, qui nous permettent de créer un neutre flottant, fournissant ainsi 230V entre la phase et le neutre pour les charges monophasées. Cette tension ne sera pas référencée à la terre pour éviter les problèmes et les déclenchements différentiels, de sorte qu’entre le neutre et la terre, nous trouverons une tension flottante.
  2. Si nous avons besoin de référencer le neutre à la terre, nous pouvons générer du neutre à travers des transformateurs d’isolation triphasés, qui ont une entrée de 400 V et une sortie de 400 V + neutre. Grâce à l’isolation des circuits, nous pouvons référencer le neutre à la terre, ce qui permet d’obtenir un neutre mis à la terre.

Dans un réseau où il y a deux phases et où un neutre est nécessaire pour référencer la terre, nous utiliserons un transformateur monophasé avec la puissance appropriée pour générer le neutre dans le réseau.

Pour ce faire, nous connecterons le transformateur au primaire avec les deux phases et, à la sortie, nous ferons un pont entre l’une des phases et la terre, de sorte qu’à partir de ce moment, cette ligne jouera le rôle de neutre.

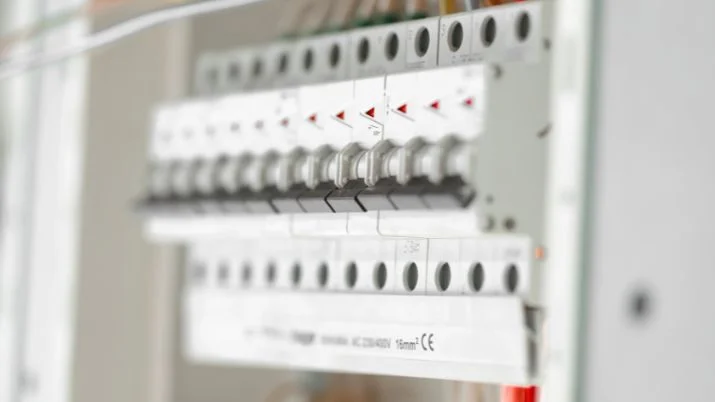

Le choix de la puissance du transformateur dépend de la consommation des charges à raccorder. Il est important de choisir une puissance adaptée aux charges connectées afin que leur consommation ne dépasse pas les paramètres nominaux admissibles. Dans le cas contraire, une consommation supérieure à celle prévue entraînera le déclenchement des protections des disjoncteurs et le grillage du transformateur.

En outre, si l’équipement choisi a une puissance nominale plus élevée que nécessaire, sa consommation et ses pertes à vide seront plus importantes, ce qui entraînera un surcoût inutile. Par ailleurs, la connexion au réseau est rendue difficile, voire impossible, en raison du point de connexion du démarreur, qui rend impossible la connexion de l’équipement car il provoque le déclenchement de la protection de la tête de ligne.

Si vous disposez d’un réseau de 230 V, il est possible de passer à un réseau de 400 V + neutre. Chez POLYLUX, nous disposons de la série TTU, des transformateurs élévateurs d’isolement capables d’élever la tension de 230 V à 400 V, ainsi que de générer du neutre et de le référencer à la terre grâce à l’isolement des circuits.

Une autre option est l’utilisation de nos autotransformateurs réversibles de la série AUT pour les changements de tension et pour générer un neutre artificiel. Dans ce cas, le neutre sera flottant (entre la terre et le neutre, nous trouverons une tension flottante) et ne sera pas référencé à la terre pour éviter les problèmes et les déclenchements différentiels.

Les valeurs IP correspondent aux différents degrés de protection de l’équipement contre les éléments extérieurs, tels que l’eau ou la poussière :

  • IP-00: Aucune protection contre les corps solides et aucune protection contre l’eau.
  • IP-20: Protection contre les corps solides supérieurs à 12 mm de « diamètre », mais aucune protection contre l’eau.
  • IP-23: Protection contre les corps solides supérieurs à 12 mm de « diamètre », et contre l’eau de pluie à 60º
    maximum, par rapport à la verticale.
  • IP-31: Protection contre les corps solides d’un diamètre supérieur à 2,5 mm et contre l’eau qui s’écoule verticalement.
  • IP-42: Protection contre les corps solides d’un diamètre supérieur à 1,0 mm et contre l’eau qui s’écoule jusqu’à
    15º de la verticale.
  • IP-54: Protection à l’intérieur contre tout contact par des corps externes et contre la poussière (dépôts en
    quantités nuisibles pour l’appareil) et contre les projections d’eau dans toutes les directions.
  • IP-65: Protection complète contre la pénétration de la poussière.

Spéciales fabrications

Nous fabriquons des transformateurs et des éléments inductifs selon vos besoins.

Faites-nous part de vos besoins et nos ingénieurs créeront une solution adaptée à votre entreprise.
