Transformadores control y maniobra monofásicos. Serie Q.
Potencia de 800 VA
QD800
Características técnicas
Potencia
800 VA
Tensión de entrada
230-400-460 V
Tensión de salida
115-230 V
Frecuencia
50/60 Hz
Grado de protección
IP-20
Refrigeración
ANAN
Temperatura ambiente
45 ºC
Incremento de temperatura
Clase B – 130 ºC
Aislantes
Clase H – 180 ºC
Bobinado
Clase HC – 200 ºC
Tensión de prueba
4,6 kV (1 min, 50 Hz) pri-sec – 3,2 kV (1 min, 50 Hz) pri-tierra – 2,5 kV (1 min, 50 Hz) sec-tierra
Normas
IEC/EN/UNE-EN 61558, CE
Fijación
Tornillería
Peso
9,7 kg
Dimensiones (AxBxCxDxE)
136x162x156x146x104 mm 6Ø
Ventajas
Transformador tipo seco.
Envolvente IP-20:
- Caja en polímero de última generación ignífuga V-0 según UL94 hasta 2500 VA.
Ninguna parte eléctrica del transformador es accesible directamente por el usuario.
Relleno en resina.
El único transformador del mercado convertible de Clase I a Clase II.
Incluye indicador de funcionamiento LED.
Plena potencia en todas las tomas.
Selección de tensiones mediante puentes metálicos (incluídos).
Fijación mediante carril DIN (hasta 100VA) o tornillería.
Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.
Aplicaciones
- Los transformadores P, Q y N están especialmente diseñados para adaptar tensiones en aplicaciones de maniobra y control tanto en entornos domésticos como industriales así como en armarios eléctricos.
- Otra aplicación importante es el aislamiento galvánico de instalaciones por motivos de seguridad, así como la generación de neutros referenciados a tierra.
- Gracias a la resina los transformadores de la Serie Q son la óptima solución para zonas con una temperatura ambiente elevada y zonas húmedas con altos grados de corrosión y polvo.
- Zonas con altos niveles de vibraciones.
Accesorios disponibles
Descargas
- Configuración de puentes de la serie P / Q / N. Potencia: 40 -100 VA. Ver vídeo
- Configuración de puentes de la serie P / Q / N. Potencia: 160 – 1000 VA. Ver vídeo
- Configuración de puentes de la serie P / Q / N. Potencia: ≥ 1250 VA. Ver vídeo
- Generación de neutro – Puentes PD (salida F+N).
- Manual de instrucciones de la serie P y Q.
- Certificat CE
Planos

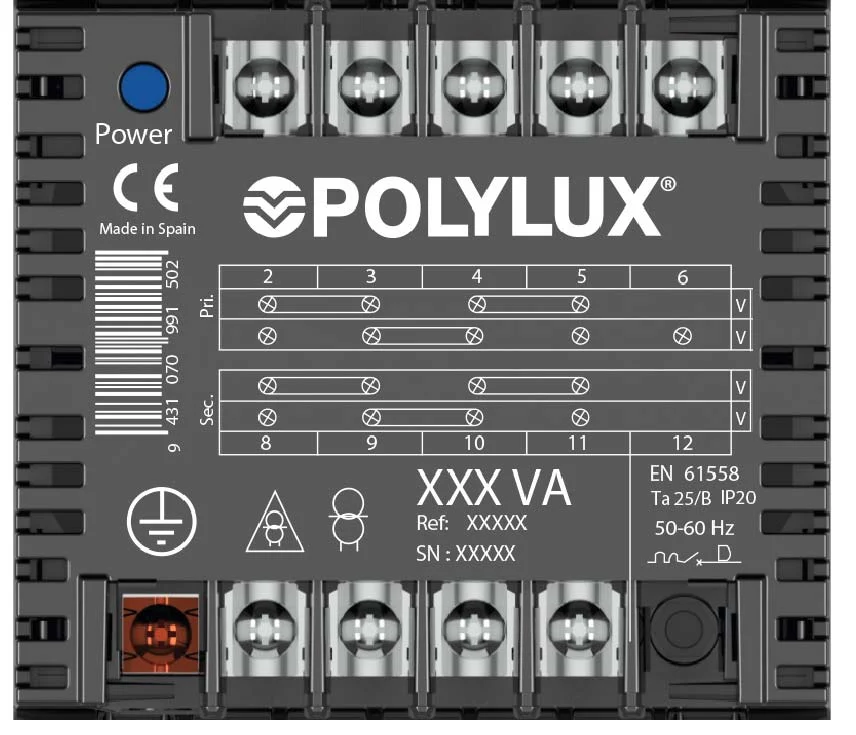

Esquema eléctrico
Desde 160 VA hasta 1000 VA
| Entrada: | Salida: | ||
| 230 V | Conexión: 2-5 | Referencia QB 12 V | Conexión: 8-11 |
| Puentes: 2-3 / 4-5 | Referencia QC 24 V | Puentes: 8-9 / 10-11 | |
| Referencia QD 115 V | |||
| 400 V | Conexión: 2-6 | ||
| Puentes: 3-4 | Referencia QB 24 V | Conexión: 8-11 | |
| Referencia QC 48 V | Puentes: 9-10 | ||
| 460 V | Conexión: 2-5 | Referencia QD 230 V | |
| Puentes: 3-4 | |||
